Margmælismæling á PROFIBUS bilunum

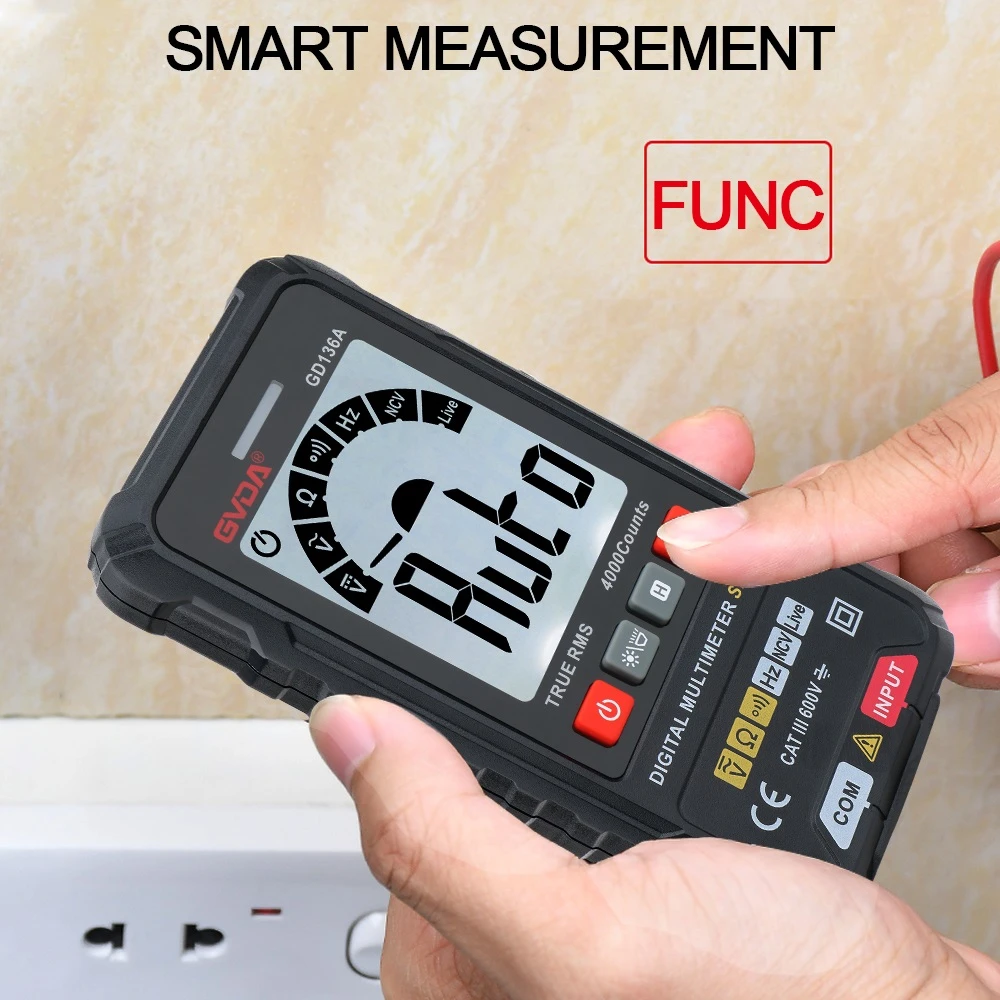

Ef ekki er til handfesta tæki og sveiflusjá, er hægt að nota margmæli til að framkvæma nokkrar meginprófanir eins og PROFIBUS snúru, strætótengi og lykkjuviðnámspróf. Þessar prófanir gefa ekki 100% nákvæm gildi, en gefa grófa vísbendingu. Þessar mælingar verða einnig að uppfylla eftirfarandi skilyrði:
(1) Nota verður sömu íhluti (PROFIBUS snúru og kló) um allan hlutann, ekki ætti að tengja PROFIBUS íhluti og aftengja skal PROFIBUS snúruna. Hægt er að ákvarða hvort kapallinn sé aftengdur með því að mæla spennuna á milli hlífarinnar og gagnalínanna tveggja.
(2) Allir terminators verða að vera aftengdir. Ef það eru fasttengdir PROFIBUS íhlutir, eins og endurvarpar, í þessu kerfi, skal aftengja þá. Hver hluti verður að mæla sérstaklega.
Mælingar með margmæli geta greint og staðfært eftirfarandi villur:
● Einfaldlega "öfugum" gagnalínum
● Truflun á annarri af tveimur gagnalínum
● Kapalhlífarlokun
● Skammhlaup milli tveggja gagnalína
● Skammhlaup á milli gagnalínanna og kapalhlífarinnar
1) Mæla lykkjuviðnám
Lykkjuviðnámið er ákvarðað með því að mæla viðnámið á milli tveggja kjarnavíra PROFIBUS kapalsins. Viðnám kjarnavíranna fer eftir gerð kapalsins og er einnig háð hitastigi. Sérstakt viðnám kapals er venjulega tilgreint í ohmum á km við tiltekið hitastig. Það samsvarar lykkjuviðnám 1km langrar PROFIBUS snúru. Dæmigert gildi fyrir PROFIBUS RS 485 kapal af gerð A hafa lykkjuviðnám 110ohm/km við 20ºC. Hins vegar, fyrir sérstaka kapla, td mjög sveigjanlega kapla, má víkja frá þessu gildi. Þegar hitastigið hækkar um 1ºC eykst viðnám kapalsins um 0,4%. Mæling á viðnám kapallykkja er tiltölulega einföld.
Í öðrum enda PROFIBUS snúrunnar verður að skammhlaupa (eða brúa) gagnakjarna A og gagnakjarna B. Síðan, á hinum enda snúrunnar, skal mæla lykkjuviðnám milli kjarnanna tveggja. Athugaðu gagnablað PROFIBUS-snúruframleiðandans fyrir sérstakt lykkjuviðnám (ohm/km) snúrunnar sem notaður er. Fyrir stuttar snúrur (minna en 50 m) getur lykkjuviðnámið verið 0. Með því að nota þessa tilteknu lykkjuviðnám er hægt að meta lengd kapalhlutans:
Lengd (km)=mæld lykkjuviðnám (ohm) / sértæk lykkjuviðnám (ohm/km):
Einnig er hægt að meta viðnám kapallykkju út frá þekkingu á lengd kapalsins:
Lykkjuviðnám, Rloop (ohm)=snúrulengd (km) x tiltekið lykkjaviðnám (ohm/km)
2) Prófaðu PROFIBUS snúrur og strætatengi
Áður en prófun er hafin verður að aftengja allar stöðvar frá kapalnum og slökkva á öllum stöðvum eða aftengja þær. Ljúka ætti þrepunum fimm sem lýst er hér að neðan á hverjum PROFIBUS-hluta. Skref 1 athugar hvort kapallinn sé laus við spennu frá rafhlöðunni; Skref 2 athugar hvort skammhlaup sé á milli kapalvíra; fyrir skref 3 og 4 skaltu setja skammhlaup á milli valinna pinna í fyrsta tenginu og framkvæma þessar mælingar á hverju af tengjunum sem eftir eru. Ef í ljós kemur að skammhlaupið sem komið er fyrir í einu af tengjunum bilar er það vísbending um að snúran sé léleg eða rangt tengd. Skref 1 til 4 verður að gera í réttri röð við mælingu á kapalnum til að ganga úr skugga um að snúran sé ekki rangt tengd. Skref 5 er notað til að athuga lengd þessa kapals með því að koma fyrir skammhlaupi á milli víra A og B á tengi 1 og mæla lykkjuviðnám á síðasta tenginu.
● Skref 1
Notaðu lága DC spennusviðið á margmælinum, athugaðu að spennan á milli hlífðar og tengipinna A og B sé 0. Ef einhver spenna finnst, þá er annaðhvort þessi kapall ekki aftengdur öllum búnaði eða hann er enn tengdur við rafknúið terminator.
● Skref 2
Mældu viðnámið á milli tengipinna á hverju tengi. Ef mæld viðnám er óendanleg (mistókst), þá er stutt viðnám eða stöðvunarviðnám. Til þess að gera mælinguna þarf að meta þessa snúrulykkjaviðnám Rloop. Þetta er hægt að gera eins og lýst er áðan. Erfitt getur verið að staðsetja skammhlaup á PROFIBUS snúru því bilun í einu tengi mun stytta alla kapalinn. Lausn er að aftengja hluta kapalsins þar til skammhlaupið hverfur. Hins vegar verður að gæta varúðar: endaviðnámið sem aðgangur er að mun setja 220 Ω viðnám á milli víra A og B. Lokaviðnámið verður að vera tengt við kapalinn. Skref 3 er aðeins hægt að framkvæma ef engin skammhlaup finnst og allir terminators eru aftengdir.
● Skref 3
Skammhlaup verður að koma á milli pinna 8 (lína A) og hlífarinnar í 1. tengi hlutans sem verið er að prófa. Í 1. tenginu er skammhlaupinu lokið með því að setja tengil frá pinna 8 í skjöldinn. Þessar mælingar eru síðan gerðar á öðru hverju tengi.
● Skref 4
Mælingar verða að fara fram með því að setja skammhlaup á milli pinna 3 (lína B) og hlífarinnar á 1. tengi hlutans sem verið er að prófa. Skammhlaupinu er lokið með því að setja tengil frá pinna 3 í hlífina í 1. tenginu. Framkvæmdu síðan þessar mælingar á öðru hverju tengi.
● Skref 5
Mældu viðnám kapallykkju með því að setja skammhlaup á milli pinna 3 (lína B) og pinna 8 (lína A) meðan á mælingu stendur. Skammhlaupið er náð með því að setja tengil á milli pinna 3 og pinna 8 í 1. tenginu. Lykkjuviðnám er síðan mælt á milli pinna 3 (lína B) og pinna 8 (lína A) á síðasta tenginu.
