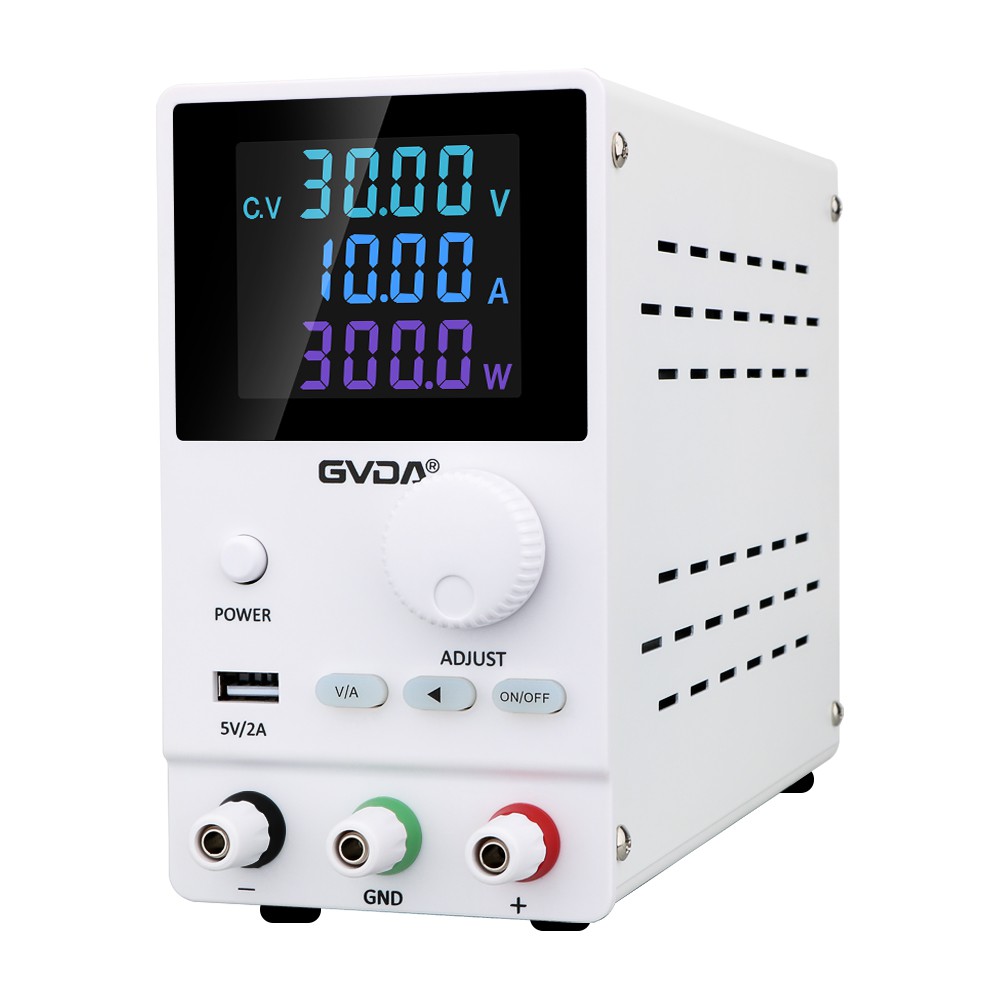

Ný tækniforrit og þróun DC aflgjafa
Með hraðri þróun rafeindatækni og samskiptaiðnaðar er beiting hátíðniskiptaaflgjafa að verða sífellt útbreiddari. Stöðugar umbætur á skiptitíðni hámarka enn frekar afköst skipta aflgjafa, með meiri samþættingu, minni orkunotkun, einfaldari hringrás og áreiðanlegri notkun, sem er stefnan í þróun skipta aflgjafa. Sem stendur hafa hátíðnirofi aflgjafar verið mikið notaðar í ýmsum örbylgjustöðvum útvarps og sjónvarps í héraði okkar. Byggt á þessu munum við bera saman hefðbundnar aflgjafa við nútíma hátíðni rofa aflgjafa til að kynna nýja tækni og kosti hátíðni rofa aflgjafa.
1. Samsetning meginreglan um hátíðni rofi aflgjafa
Hátíðnirofaafriðlar umbreyta venjulega fyrst riðstraumsafli beint í gegnum díóðaleiðréttingu og síun í jafnstraumsafl og breyta því síðan í hátíðni riðstraumsafl í gegnum rofaaflgjafa. Eftir að hafa verið einangruð með hátíðnispenni eru þau fljótt endurheimt með díóða hátíðnileiðréttingu og spóluþéttasíu áður en þau eru gefin út.
Aðalrás
Allt ferlið við inntak og úttak frá riðstraumsnetinu, þar á meðal:
(1) Inntakssía: Hlutverk hennar er að sía út ringulreiðina sem er til staðar í raforkukerfinu, en hindrar einnig endurgjöf myndaðra ringulreiðar til almenningsrafkerfisins.
(2) Leiðrétting og síun: Bein leiðrétting á AC aflgjafa rafmagnsnetsins í sléttari DC afl og veitir stöðugt DC afl til aflstuðlaleiðréttingarrásarinnar.
(3) Leiðrétting aflstuðuls: staðsett á milli afriðlarsíunar og invertersins, til að útrýma harmoniskri straummengun af völdum afriðunarrása og draga úr hvarfkraftstapi til að bæta aflstuðul.
(4) Umsnúningur: Umbreyta leiðrétta DC aflinu í hátíðni AC afl, sem er kjarnahluti hátíðni rofi aflgjafa. Því hærri sem tíðnin er, því minna er hlutfall rúmmáls, þyngdar og úttaksafls.
(5) Framleiðsla leiðrétting og síun: Veita stöðugan og áreiðanlegan DC aflgjafa í samræmi við álagskröfur.
stjórnrás
Annars vegar eru tekin sýni úr úttaksendanum, borið saman við settan staðal, og síðan er inverterinu stjórnað til að breyta tíðni hans eða púlsbreidd til að ná stöðugri útkomu. Á hinn bóginn, byggt á gögnum sem prófunarrásin gefur og auðkennd af verndarrásinni, eru stjórnrásir veittar til að veita ýmsar verndarráðstafanir fyrir alla vélina.
Uppgötvunarrás
Auk þess að útvega ýmsar rekstrarbreytur í verndarrásinni eru ýmsar upplýsingar um skjátæki einnig veittar til athugunar og skráningar af vaktmönnum.
Aukaaflgjafi
Útvegaðu ýmsa aflgjafa (AC og DC spennugjafa af ýmsum stigum) sem þarf til að starfa á öllum hringrásum sjálfs rofaafriðilsins.
