Nokkrar algengar notkunaraðferðir stafrænna klemmumæla eru sem hér segir:
1. AC straummæling
①Snúðu rofanum í ACA1000A gír.
②Haltu rofanum í afslöppuðu ástandi.
③Ýttu á gikkinn til að opna kjálkana og klemma einn vír. Ef fleiri en tveir vírar eru klemmdir er mælingin ógild.
④ Lestu gildið. Ef álestur er minna en 200A skaltu snúa rofanum yfir á ACA200A gírinn til að bæta nákvæmni. Ef umhverfisaðstæður takmarka, eins og dimmur staður, geturðu ekki lesið gildið beint, ýttu á haltuhnappinn og lesið það á björtum stað.
2. AC og DC spennumæling
① Þegar DC spenna er mæld skaltu snúa rofanum á ACA200A; þegar þú mælir AC spennu skaltu snúa rofanum á ACV750V.
②Haltu rofanum í afslöppuðu ástandi.
③Tengdu rauðu prófunarsnúruna við "V/Ω" tengið og svörtu prófunarsnúruna við "COM" tengið.
④ Tengdu rauðu og svörtu prófunarsnúrurnar við hringrásina sem er í prófun samhliða.
3. Viðnámsmæling
① Snúðu rofanum á rafmagnsviðnám á viðeigandi sviði.
②Haltu rofanum í afslöppuðu ástandi.
③Rauða prófunarsnúran er tengd við "V/Ω" tengið og svarta prófunarsnúran er tengd við "COM" tengið.
④Rauðu og svörtu prófunarsnúrurnar eru hvort um sig tengdar við báða enda mældu viðnámsins. Þegar viðnám línunnar er mæld ætti að aftengja línuna frá hlutlausu uppsprettu og tæma þann sem er tengdur viðnáminu.
4. Samfellupróf
① Snúðu rofanum á 200n.
②Rauðu og svörtu prófunarsnúrurnar eru hvort um sig tengdar við "V/Ω tengi og COM" tengi.
③Ef viðnámið á milli rauðu og svörtu prófunarsnúranna er minna en (50±25)Ω, mun innbyggði hljóðstyrkurinn hljóma.

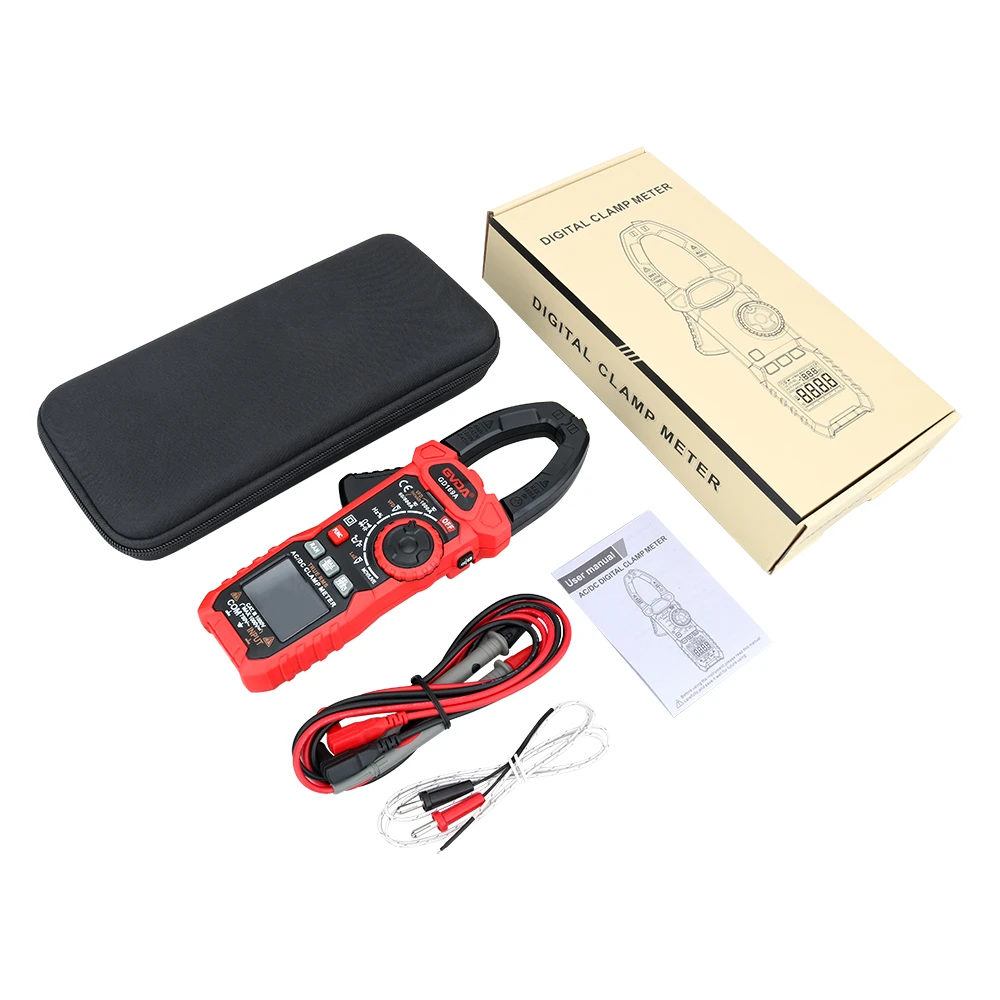

1-Klemmuhaus 2-Klemmahaus kveikja 3-Haltu rofa 4-Snúningsrofi 5-Skjár 6-einangrunarprófunarviðmót aukabúnaðar 7-Algengt jarðtengi 8-Spennuviðnám inntaksklemma 9-Handband.
5. Mikil viðnámsmæling
①Snúðu rofanum á "EXTERNALUNlT" 20MΩ eða 2000MΩ.
② Sýnt gildi er óstöðugt og í lausu ástandi.
③ Settu 3 innstungur prófunarbúnaðarins í 3 inntakstengi klemmamælisins.
④Klemmamælisrofinn og sviðsrofi prófunarbúnaðarins eru allir settir í 2000MΩ stöðu.
⑤ Inntakstengi prófunarbúnaðarins er tengdur við mælda viðnám;
⑥ Settu prófunarbúnaðinn í "ON" stöðu, ýttu á "PUSH" hnappinn, gaumljósið logar og skjárinn sýnir mæligildið. Ef álestur er minna en 19MΩ, ætti að stilla svið klemmamælisprófunarbúnaðarins á 20MΩ til að bæta nákvæmni. Eyða.
