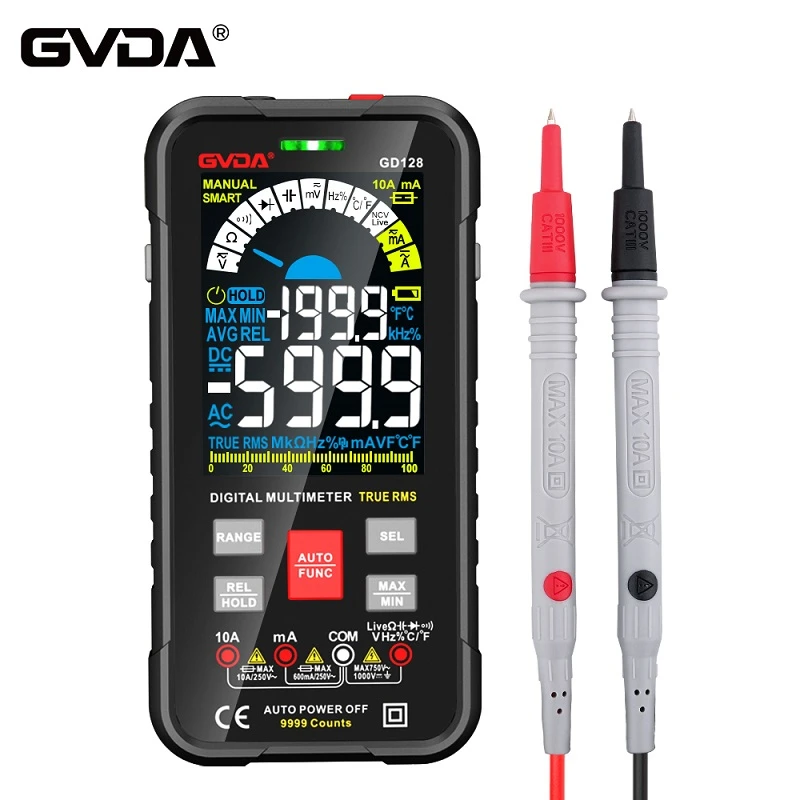

Meginreglan um tríót og aðferðin við að dæma pinna og gerðir með multimeter mælingu
Skref 1: Ákvarða grunn og slöngugerð (NPN eða PNP)
Grunnur PNP rörsins er sameiginlegur punktur tveggja neikvæðu pólanna og grunnur NPN rörsins er sameiginlegur punktur tveggja jákvæðu pólanna. Á þessum tíma getum við notað díóðaskrá stafræna margmælisins til að mæla grunninn. Fyrir PNP slöngur, þegar svarta prófunarsnúran (tengd við neikvæða pólinn á rafhlöðunni í mælinum) er á botninum og rauða prófunarsnúran er notuð til að mæla hina tvo pólana, eru mælingarnar almennt ekki mikið frábrugðnar (almennt { {0}}.5-0.8). Fyrir stærri lestur (venjulega 1). Fyrir NPN slönguna er rauða prófunarsnúran (tengd jákvæðu rafskautinu á rafhlöðunni í mælinum) tengd við grunninn.
Skref 2: Ákvarða sendanda og safnara
Ef þú notar bendimargmæli til að ná þessu skrefi gætirðu þurft að nota tvær hendur og jafnvel sumir vinir munu nota tunguna sína, sem má segja að sé ansi erfitt. Miklu þægilegra er að nota hfe skrána á þriggja dýfu rör stafræna mælisins (til að mæla DC stækkun tríódunnar) til að mæla. Settu margmælirinn á hfe skrána, settu þrennuna í litla gatið á NPN og b stöngin samsvarar b stafnum fyrir ofan. Lestur; snýr svo hinum tveimur fótunum við og lesið svo. Pólun stærri álesturs samsvarar bókstafnum á mælinum og það sama á við um aðrar þrír!
Í öðru lagi er aðferðin við að nota stafrænan margmæli til að greina gæði þríóðans sem hér segir:
1. Finndu grunninn: settu stafræna margmælirinn í díóðubúnaðinn, tengdu rauðu prófunarsnúruna við hvaða pinna sem er og notaðu svörtu prófunarsnúruna til að snerta hina 2 pinnana til skiptis. Ef gildin sem sýnd eru tvisvar eru minni en 1V eða yfirfallstáknið 1 birtist, þá er pinninn sem tengdur er rauða pennanum grunnurinn b. Ef í prófunum tveimur er birt gildi minna en 1V í annarri prófuninni og yfirfallstáknið 1 birtist í hinni, þýðir það að pinninn sem er tengdur rauða prófunarpennanum er ekki grunnurinn og mælið síðan aftur með aðra pinna til að finna grunninn.
2. Ákvarðu rörgerðina, settu stafræna margmælirinn í díóðastöðu, tengdu rauða pennann við grunninn og snertu hina tvo pinnana með svörtum penna. Ef þær sýna allar 0.5V til 0.8V, tilheyrir rörið sem verið er að prófa NPN gerðinni. Ef yfirfallstáknið 1 birtist tvisvar, gefur það til kynna að rörið sem verið er að prófa sé PNP rör.
3. Til að greina á milli safnara C og sendanda e, taktu NPN rörið sem dæmi, settu stafræna margmælirinn í HFE svið og notaðu PNP tengið. Settu botn B í gat B og settu 2 pinna sem eftir eru í holur C og E í sömu röð. Ef mældur HFE er tugir til hundruða þýðir það að rörið er tengt venjulega og hefur sterka mögnunargetu. Á þessum tíma er C gatið sett inn í safnara C og E gatið er sett í sendanda E. Ef mælt HFE gildi er aðeins nokkrir eða tugir eða svo þýðir það að safnarinn c og sendirinn e af túpunni sem verið er að prófa eru sett í öfugt. Á þessum tíma er C gatið emittandinn og E gatið er safnarinn c. Til að gera prófunarniðurstöðurnar áreiðanlegri er hægt að setja grunninn b fast í B holuna, skiptast á safnara c og emittara e og prófunin er endurtekin tvisvar og sú sem hefur hærra birt gildi skal ráða. Pinninn sem stungið er inn í C gatið er safnari c, pinninn á E gatinu er straumurinn e.
4. Prófið er gott eða slæmt. Taktu samt NPN gerðina sem dæmi. Opnaðu grunninn b og mældu viðnámið á milli c\e skauta. Tengdu rauða pennann á fjölmælinum við sendirann og svarta pennann við safnarann. Ef viðnámið er yfir tugþúsundum ohms þýðir það að gegnumstreymisstraumurinn er lítill og rörið getur virkað eðlilega. Ef viðnám milli rafskauta c og e er lítið mun mælirörið virka óstöðugt og ekki hægt að nota það í rafrásum með háar tækniforskriftir. Ef mæld viðnám er um það bil 0 hefur rörið verið brotið niður. Ef viðnámsgildið er óendanlegt þýðir það að innan í rörinu hafi verið brotið.
