Uppbygging rafræna fjarlægðarmælisins

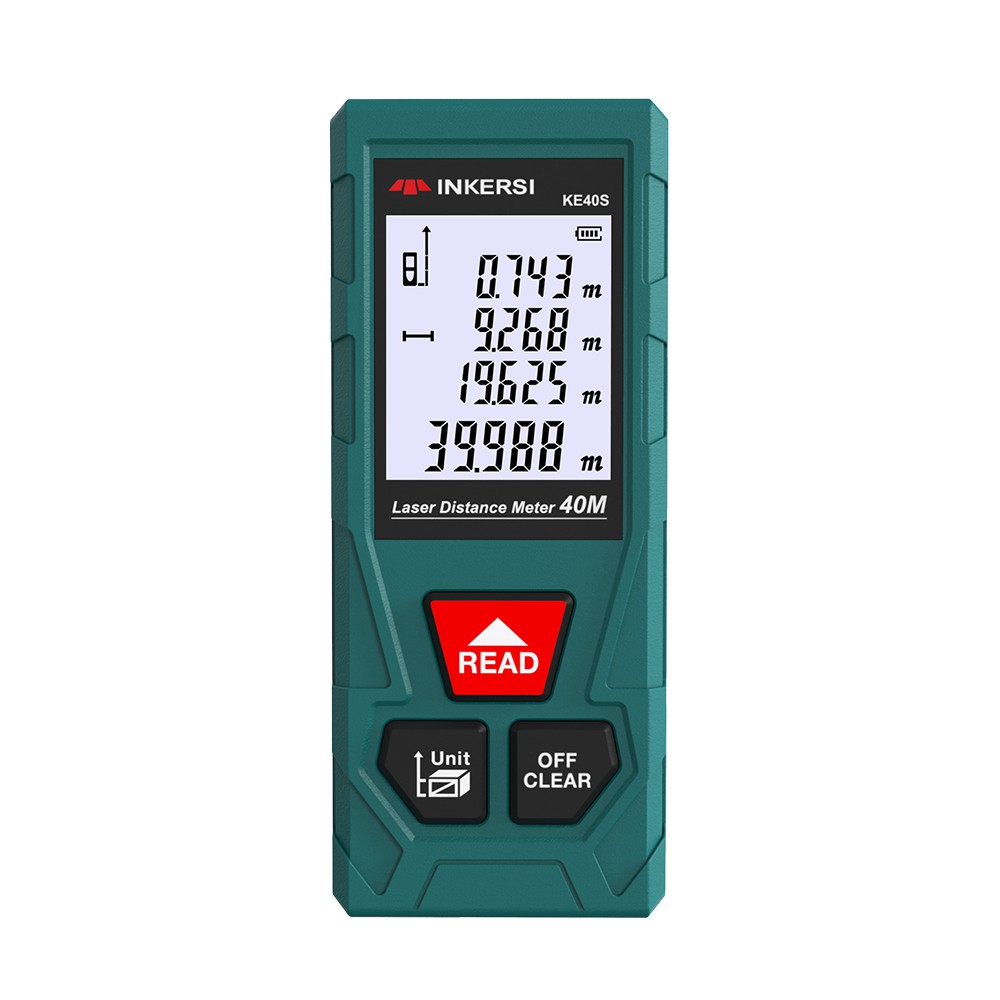

Það eru til margar tegundir af rafrænum fjarlægðarmælum, svo sem: handfesta fjarlægðarmælir, leysir fjarlægðarmælir, úthljóðsfjarlægðarmælir, innrauður fjarlægðarmælir, kynntu nokkra af þeim; optical Range Finder, enska fulla nafnið er "Optical Range Finder". Það má bókstaflega þýða sem "sviðsmælitæki", sem er tæki sem notar hugtakið hornafræðiföll til að mæla fjarlægð. Þrátt fyrir að hugmyndin hafi verið lögð fram á 18. öld, var erfitt að átta sig á því vegna afturábaka sjónlinsuvinnslutækni á þeim tíma.
Hægt er að nota heildarstöðvar á nánast öllum mælingasvæðum. Rafræn heildarstöðin samanstendur af aflgjafahluta, hornmælingarkerfi, fjarlægðarmælingakerfi, gagnavinnsluhluta, samskiptaviðmóti, skjáskjá og lyklaborði.
Í samanburði við rafræna teódólítið og sjónþeódólítið bætir heildarstöðin við mörgum sérstökum íhlutum, þannig að heildarstöðin hefur fleiri aðgerðir en önnur hornmælingar- og fjarlægðarmælingartæki og er þægilegri í notkun. Þessir sérstöku íhlutir mynda einstaka eiginleika heildarstöðvarinnar hvað uppbyggingu varðar.
1. koaxial sjónauki
Sjónauki heildarstöðvarinnar gerir sér grein fyrir samási sjónlínuássins, losun ljósbylgjunnar á svið og móttökuássins. Grundvallarreglan um coaxialization er: Settu upp geislaskiptingarprismakerfi á milli sjónauka hlutlinsunnar og fókuslinsunnar og gerðu þér grein fyrir fjölvirkni sjónaukans í gegnum þetta kerfi, það er að miða að markmiðinu, gera það mynd á ristlinum , og mæla hornið. Á sama tíma getur ytra sjónbrautakerfi fjarlægðarmælingarhlutans látið mótaða innrauða ljósið sem ljósnæm díóða fjarlægðarmælingarhlutans gefur frá sér endurkastast um sömu leið eftir að það hefur verið skotið í endurskinsprisman í gegnum linsuna, og þá er ljósdíóðan sem skilað er móttekin af ljósdíóðunni með virkni tvíkróíska prismans ;Til þess að mæla fjarlægðina er nauðsynlegt að setja upp innra ljósleiðakerfi inni í tækinu. Stuðlaða innrauða ljósið sem ljósnæma díóðan gefur frá sér er sent til ljósdíóðunnar til móttöku í gegnum ljósleiðarann í geislaskiptiprismakerfinu og fasi ljóssins er stilltur af innri og ytri ljósleiðum. Mismunurinn reiknar óbeint út ferðatíma ljóssins og reiknar út mælda vegalengd.
Sameiningin gerir sjónaukanum kleift að átta sig á mælingaraðgerðinni við að mæla alla helstu mælieiningar eins og lárétt horn, lóðrétt horn og ská fjarlægð á sama tíma. Ásamt öflugri og þægilegri gagnavinnsluaðgerð heildarstöðvarinnar er heildarstöðin afar þægileg í notkun.
2. Tvíása sjálfvirk bætur
Meginreglan um tvíása sjálfvirka bætur hefur verið kynnt í skoðun og kvörðun tækisins. Ef lengdaás heildarstöðvarinnar hallast meðan á notkun stendur mun það valda hornathugunarskekkjum og ekki er hægt að vega á móti athugunargildum vinstri og hægri hliðar andlitsins. Hið einstaka tvíása (eða einása) sjálfvirka hallajöfnunarkerfi heildarstöðvarinnar getur fylgst með halla lengdarássins og leiðrétt sjálfkrafa hornmælingarvilluna sem stafar af halla lóðrétta ássins við lestur skífunnar ( nokkur heildar. Hámarkshalli lengdarásar stöðvartækisins er leyfður ±6'). , hornskekkjuna sem stafar af halla lóðrétta ássins er einnig hægt að reikna sjálfkrafa af örgjörvanum í samræmi við leiðréttingarformúlu lóðrétta áshallans og bæta við lestur skífunnar til að leiðrétta það, þannig að lesturinn sem birtist á skífa er rétt gildi, það er svokölluð lóðrétt áshalli Sjálfvirk uppbót.
3. lyklaborðið
Lyklaborðið er vélbúnaður fyrir heildarstöðina til að setja inn notkunarleiðbeiningar eða gögn meðan á mælingu stendur. Lyklaborðið og skjár heildarstöðvar tækisins eru tvíhliða, sem er þægilegt fyrir notkun við fram- og afturábak.
4. minni
Hlutverk heildarstöðvarminnsins er að geyma mæligögnin sem safnað er í rauntíma og senda þau síðan til annarra tækja eins og tölvur til frekari úrvinnslu eða nýtingar. Minni heildarstöðvarinnar er tvenns konar: innra minni og minniskort.
Innra minni heildarstöðvarinnar jafngildir innra minni (RAM) tölvunnar og minniskortið er ytri geymslumiðill, einnig þekktur sem PC-kort, sem jafngildir diski tölvunnar.
5. Samskiptaviðmót
Heildarstöðin getur sett gögnin sem eru geymd í minninu inn í tölvuna í gegnum BS-232C samskiptaviðmótið og samskiptasnúruna, eða sent gögnin og upplýsingarnar í tölvunni til heildarstöðvarinnar í gegnum samskiptasnúruna til að átta sig á tveimur leið upplýsingaflutnings.
