Hvernig á að nota margmæli til að mæla gæði mótors
Þriggja fasa mótor mælingaraðferð:

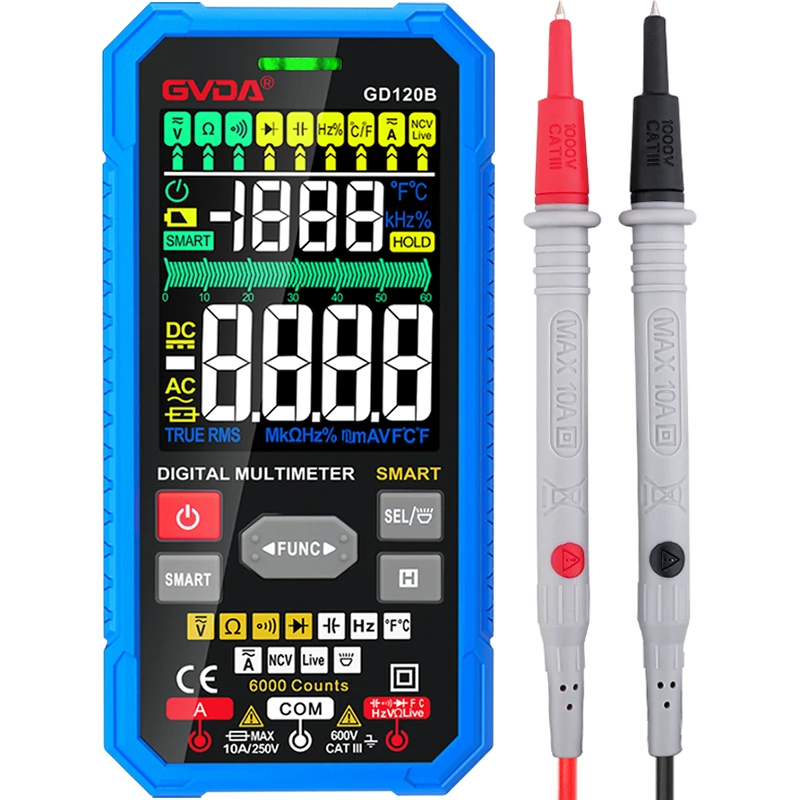

Settu stafræna margmælirinn á 200Ω gírinn og mældu þriggja fasa rafmagnslínurnar á mótornum tvö og tvö. Ef viðnámsgildin sem mæld eru þrisvar sinnum eru jöfn eða mjög nálægt þýðir það að þrífasa vafningarnir eru vel tengdir.
Opnaðu síðan tengibox mótorsins, fjarlægðu koparstykkið á flugstöðinni, það er að aftengja vafningarnar þrjár U, V, W, settu margmælisgírinn á hámarksgír mótstöðugírsins eða notaðu margmælisprófunarpennann. . Mældu hvaða enda sem er á U, V og W vafningum tveimur og tveimur. Ef viðnámsgildin sýna óendanlegt þýðir það að fasa-til-fasa einangrun mótor er eðlileg.
Að lokum, notaðu hámarksviðnámsgír margmælisins til að mæla viðnámsgildi hvers kyns enda U, V, W og hlífarinnar. Ef viðnámsgildið er óendanlegt þýðir það að einangrun mótorsins er ekkert vandamál og hægt er að kveikja á honum og prófa hann til að byrja.
Mæliaðferð einfasa mótor:
Þegar einfasa mótor er mælt er hægt að setja gír stafræna margmælisins í 2K og mæla fyrst viðnám aðalvindunnar, sem er almennt á bilinu tugir til hundruða Ω, sem er mismunandi eftir krafti mótorinn.
Viðnám aukavindunnar er aðeins meira eða það sama og aðalvindunnar. Ef viðnám aðal- og aukavinda er eðlilegt skaltu mæla einangrunina milli aðal- og aukavinda og setja fjölmælisgírinn á hámarksviðnámsgírinn. Þegar aðal- og aukavindurnar eru aftengdar skaltu tengja prófunarsnúru við aðallínuna. Það er eðlilegt að einangrunarviðnámið sé óendanlegt á hvaða klemmu vafningarinnar sem er og hinum enda jarðtengingar aukavindunnar. Að lokum er einangrunarviðnám vafninganna tveggja og hlífarinnar einnig mæld. Ein prófunarleiðsla er tengd við vafninguna og hin er tengd við mótorhlífina. Þar sem hægt er að kveikja á henni er eðlilegt að sýna óendanleikann.
