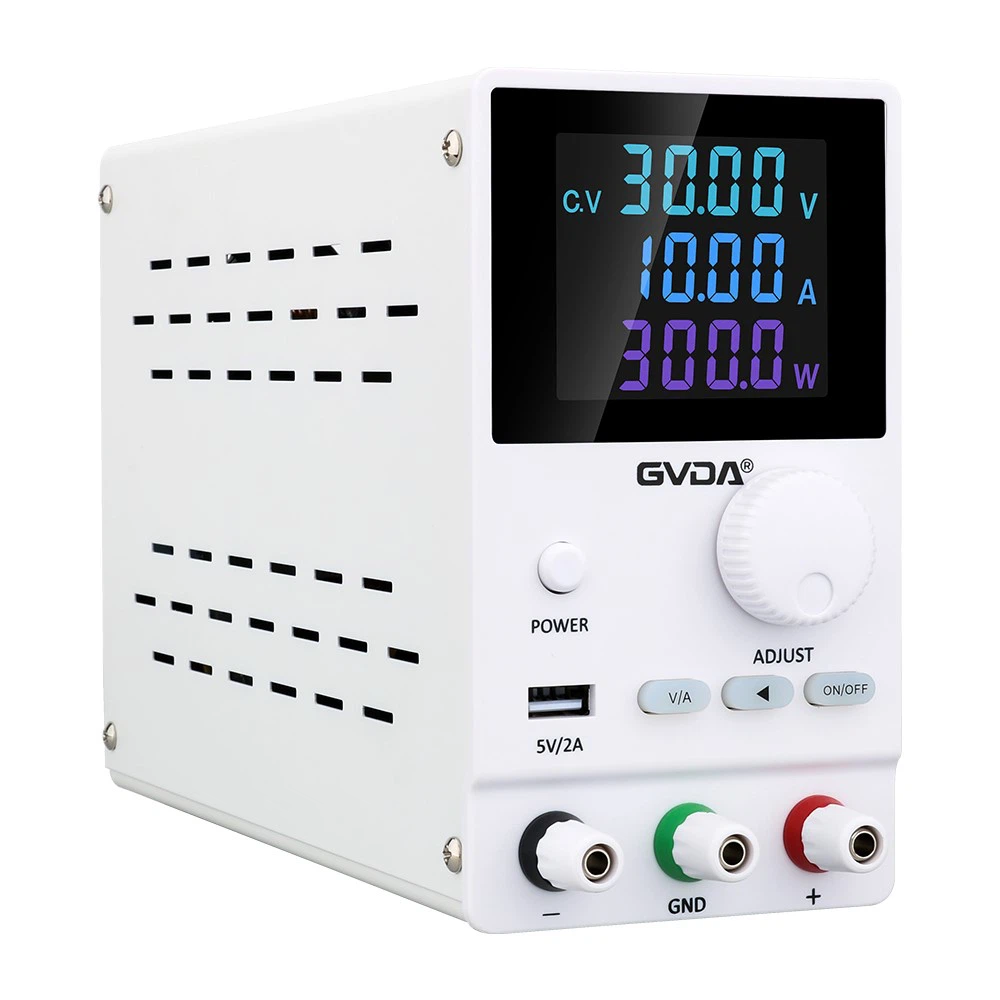

Íhlutir skipta aflgjafa
Inntak rofaaflgjafa er að mestu leyti riðstraumur (svo sem rafmagn) eða jafnstraumur, en framleiðslan er að mestu leyti tæki sem þurfa jafnstraum, eins og einkatölvur. Skipta aflgjafa umbreyta spennu og straumi á milli þessara tveggja.
Skiptaaflgjafar eru frábrugðnar línulegum aflgjafa. Rofismárarnir sem notaðir eru við að skipta um aflgjafa eru að mestu skipt á milli algjörlega opins (mettunarsvæðis) og fullkomlega lokaðrar stillingar (cutoff svæði), sem báðir hafa einkenni lítillar orkuútbreiðslu. Breytingin á milli skiptastillinga mun hafa mikla dreifingu, en tíminn er stuttur, þannig að það er orkusparandi-og framleiðir minni úrgangshita. Helst eyðir aflgjafi sjálft ekki raforku. Stöðugleiki spennu er náð með því að stilla kveikt-tíma og slökkt tíma smára. Þvert á móti, í því ferli að búa til útgangsspennu, starfar smári línulegs aflgjafa á mögnunarsvæðinu og eyðir raforku sjálfur.
Mikil umbreytingarskilvirkni skiptaaflgjafa er einn helsti kostur þeirra, og vegna þess að skiptaaflgjafar hafa háa notkunartíðni geta þær notað litla-stóra og létta spennubreyta. Þess vegna eru skiptiaflgjafar líka minni að stærð og léttari en línulegir aflgjafar.
Ef mikil afköst, rúmmál og þyngd aflgjafans eru lykilatriði, er aflgjafi með rofastillingu betri en línuleg aflgjafi. Hins vegar eru aflgjafar með rofastillingu tiltölulega flóknir, þar sem oft er skipt um innri smára. Ef rofstraumurinn er enn unninn getur hann myndað hávaða og rafsegultruflanir sem geta haft áhrif á önnur tæki. Þar að auki, ef aflgjafinn er ekki sérstaklega hannaður, gæti aflstuðull hans ekki verið hár.
Íhlutir í skiptiaflgjafa
1. Aðalrás
Takmörkun hvatstraums: Takmarkaðu hvatstrauminn á inntakshliðinni á því augnabliki sem kveikt er á straumnum.
Inntakssía: Hlutverk hennar er að sía út ringulreið sem er til staðar í raforkukerfinu og hindra endurgjöf ringulreiðar sem myndast af vélinni aftur til rafmagnsnetsins.
Leiðrétting og síun: Leiðréttu riðstraumsaflgjafa raforkukerfisins beint í sléttara jafnstraumsafl.
Inverter: Umbreyttu leiðréttu jafnstraumsafli í há-rafstraumsafl, sem er kjarninn í hátíðnirofi aflgjafa.
Framleiðsla leiðrétting og síun: Veita stöðugan og áreiðanlegan DC aflgjafa í samræmi við álagskröfur.
2. Stjórnrás
Annars vegar eru tekin sýni úr úttakinu, borið saman við stillt gildi, og síðan er inverterinu stjórnað til að breyta púlsbreidd sinni eða tíðni til að koma á stöðugleika í úttakinu. Á hinn bóginn, byggt á gögnum sem prófunarrásin gefur, eru ýmsar verndarráðstafanir veittar fyrir aflgjafa með stjórnrásinni eftir auðkenningu af verndarrásinni.
3. Uppgötvunarrás
Gefðu upp ýmsar færibreytur og tækisgögn sem eru í gangi í verndarrásinni.
4. Aukaaflgjafi
Innleiða hugbúnað (fjarstýring) gangsetning fyrir aflgjafa, útvega aflgjafa fyrir verndarrásir og stjórnrásir (PWM flís, osfrv.).
