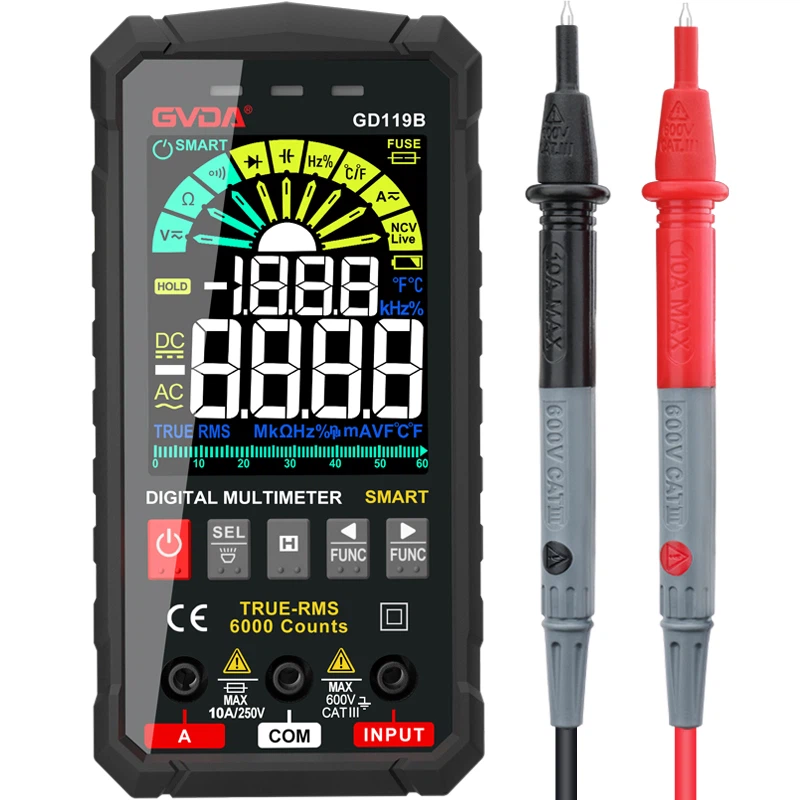

Innsetning prófunarleiða er sú sama og hér að ofan; meginreglan er sú sama og díóða. Gerum ráð fyrir að pinna A sé grunnurinn, tengdu hann við svarta pennann og rauði penninn og hinir pinnarnir tveir eru í snertingu við hina pinnana tvo; ef aflestrarnir tveir eru um 0.7V, tengdu þá rauða pennann við pinna A og svarta pennann Hafðu samband við hina pinnana tvo, ef báðir sýna "1", þá er pinna grunnurinn, annars þarf hann á að endurmæla, og þetta rör er PNP rör. Svo hvernig á að dæma safnara og sendanda? Ekki er hægt að dæma stafræna úrið af sveiflu bendillsins eins og bendiúrið, svo hvað ættum við að gera? Við getum notað "hFE" gírinn til að dæma: Snúðu fyrst gírnum í "hFE" gírinn, þú getur séð að það er röð af litlum tjökkum við hlið gírsins, sem skiptast í PNP og NPN rörmælingar. Gerð slöngunnar hefur verið ákvörðuð áður, settu grunnrafskautið í "b" gatið á samsvarandi slöngugerð og settu hina pinnana tvo í "c" og "e" holurnar í sömu röð. Á þessum tíma er hægt að lesa gildið, það er gildið; festu síðan grunnrafskautið og restina Skiptu um pinnana tvo; berðu saman mælingarnar tvær, pinninn með stærri álestri samsvarar yfirborðinu "c", "e".
Ábendingar: Ofangreind aðferð getur aðeins beint mælt lítil rör eins og 9000 röð. Ef þú vilt mæla stórar rör geturðu notað raflagnaaðferðina, það er að nota litla víra til að leiða út pinnana þrjá. Það er miklu þægilegra.
